PDF/UA-Fehler mit Adobe Acrobat korrigieren veröffentlicht in 2018

PAC 3-Fehlermeldung "Strukturtyp "XY" ist zirkulär zugeordnet"

Diese Fehlermeldung wird mit dem kostenlosen Extern: PDF Accessibility Checker (PAC 3) bei der Überprüfung einer PDF-Datei erzeugt. Der Fehler kann beispielsweise mit Adobe Acrobat DC, Adobe Acrobat 2017 oder Foxit PhantomPDF behoben werden.

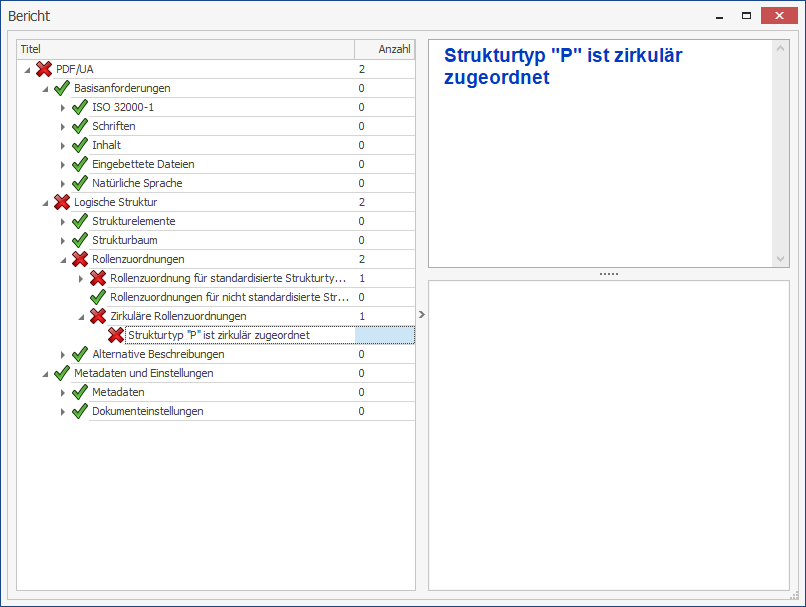

Die Fehlermeldung wird in einer Baumstruktur unter PDF/UA → Logische Struktur → Rollenzuordnungen → Zirkuläre Rollenzuordnung → Strukturtyp Screenshot aus PAC 3

Beim Export aus dem Originaldokument kann es vorkommen, dass einer Standard-Struktur wurde die gleiche Standard-Struktur zugewiesen.

Korrektur des Fehlers in Adobe Acrobat 2017

Wenn eine PDF-Datei mit PAC 3 auf Konformität geprüft wird und der Fehler "Strukturtyp "XY" ist zirkulär zugeordnet" angezeigt wird, dann kann der Fehler wie folgt behoben werden:

Sie können die Bearbeitung selbst mit Adobe Acrobat DC, Adobe Acrobat 2017 oder Foxit PhantomPDF ausprobieren. Dazu können Sie die PDF: Testdatei herunterladen. Die einzelnen Schritte sind:

  1. Ziehen Sie die PDF-Datei mit der Maus auf das Dokumentensymbol im PAC 3 oder aktivieren Sie die Schaltfläche, um mit dem Datei-Manager die PDF-Datei zu suchen und in den PAC 3 zu laden.
  2. Rufen Sie im PAC 3 den Detailbericht auf. Klappen Sie die Baumstruktur (PDF/UA → Logische Struktur → Rollenzuordnungen → Zirkuläre Rollenzuordnung → Strukturtyp "XY" ist zirkulär zugeordnet) auf, um die fehlerhafte Stelle im Vorschaufenster anzuzeigen.
  3. Wählen Sie im Navigationsfenster die Schaltfläche "Tags", um den Tag-Baum anzuzeigen.
  4. Wählen Sie die Schaltfläche "Optionen" oberhalb des Tag-Baumes. In dem ausgeklappten Menü wählen Sie bitte "Rollenzuordnung bearbeiten".
  5. Im sich öffnenden Dialogfenster werden die Dokumentrollen in einer Baumstruktur angezeigt. Markieren den Eintrag mit der falschen Zuordnung und aktivieren Sie die Schaltfläche "Element löschen".
  6. Speichern Sie das Dokument unter neuem Namen ab. Der neue Name ist insofern wichtig, als Adobe Acrobat 2017 keine Rückgängig-Funktion für die Tag-Bearbeitung anbietet.
  7. Überprüfen Sie im PDF Accessibility Checker, ob der Fehler noch angezeigt wird.

Das Ergebnis der Bearbeitung sollte mit PDF: dieser bereits korrigierten Datei vergleichbar sein.

Weitere Informationen

Diese Fehlerangabe beruht auf die Fehlerbedingung 02-003 im Extern: Matterhorn Protokoll:

Eine zirkuläre Zuordnung liegt vor.

Weitere PAC 3-Fehlermeldungen

FehlerbedingungFehlermeldung (PAC 3)Lösung mit
01-003Artefakt innerhalb von getaggtem InhaltAdobe Acrobat
01-004Getaggter Inhalt innerhalb eines ArtefaktAdobe Acrobat
01-005Nicht getaggtes TextobjektAdobe Acrobat
01-006-1Strukturelement XY als Basiselement verwendetAdobe Acrobat
01-006-2Mögliche unangebrachte Verwendung des Strukturelements XYAdobe Acrobat
02-002Nicht standardisierter Strukturtyp "XY" hat keine RollenzuordnungAdobe Acrobat
02-003Strukturtyp "XY" ist zirkulär zugeordnetAdobe Acrobat
02-004Standardstrukturtyp "XY" zugeordnet zu "YX"Adobe Acrobat
06-002Keine PDF/UA-KennzeichungAdobe Acrobat
06-003Kein Titel in den XMP Metadaten vorhandenAdobe Acrobat
07-001"DisplayDocTitle"-Eintrag ist nicht gesetztAdobe Acrobat
11-001Natürliche Sprache eines Textobjekts nicht definiertAdobe Acrobat
14-003Überschrift überspringt eine oder mehrere EbenenAdobe Acrobat
15-005-1Irreguläre TabellenzeileAdobe Acrobat
15-005-2Irreguläre TabellenzeileAdobe Acrobat
19-003"Note"-Strukturelement ohne IDAdobe Acrobat
28-008Tab-Reihenfolge einer Seite mit Anmerkungen ist nicht auf "Struktur" gesetztAdobe Acrobat
28-011"Link"-Anmerkung nicht innerhalb eines "Link"-StrukturelementsAdobe Acrobat
28-012Anmerkung ohne alternative BeschreibungAdobe Acrobat
31-009Schrift ist nicht eingebettetAdobe Acrobat
